組合積分球

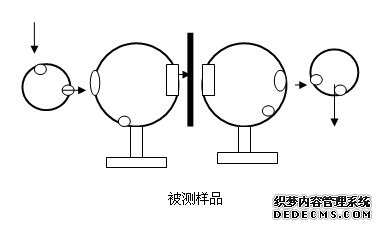

 這種組合球大多是研究機構用于研究課題，可以較靈活的改變光路，可以根據研究目的進行不同的積分球組合，從而得到理想的試驗結果。

微光積分球測試系統JFQ15  750/150屬于高精度微光系統，適用于實驗室測量/微光補償/模擬星空/低照下的的各項試驗和檢測。其系統結構緊湊，涵蓋了光電操作系統和機械調節系統。光電操作系統涵蓋了電源系統/電動光闌系統/微光探測系統，機械調解系統包含了手動光闌調解/積分球仰角調解。通過嚴格的技術指標檢測，符合微光積分球測試系統方案的各項要求。

二、性能指標
1.積分球主球口200mm輸出照度在1lx至1*10-6xl可調。。
2.測量精度與輸出精度+/-5%。
3.實驗光源采用進口歐司朗溴鎢燈 12V/10W 色溫2856K 可更換燈具實現多種光源檢測。
4.高精度電動可調光闌，其小步進可達0.001mm，實現30000步可調。
5.微光積分球測試系統穩定，操作簡單。
6.主球750mm附球150mm搭配鋁合金可旋轉支架，多角度可調。實現測量光路的多樣性和實用性。
7.球內噴涂F4

　　在涂層方面，國內低端的主要為氧化鎂(MgO)，硫酸鋇(BaSO4)，較高端的則有國產聚四氟乙烯(F4)。F 4代替常用的氧化鎂(MgO)，硫酸鋇(BaSO4)作積分球涂層，在0.2~2.5微米波長范圍內，光譜反射比都高于MgO和BaSO4，且反射比中性好，有利于減小它對積分球非中性的影響。另外，涂層粘性好，不易破裂與起皺，灰塵可以用清潔的毛刷清除，不會損傷涂層。 F4涂層不怕潮濕，暴露在紫外光下也不易變黃。根據測光積分球的基本原理，使用F4涂層的積分球可以大大提高積分球的效率，通常為MgO和BaSO4的2~3倍。這有利于低透射、弱反射光信號測量，不僅可以提高測量的靈敏度，而且也大大改善了測量的信噪比。

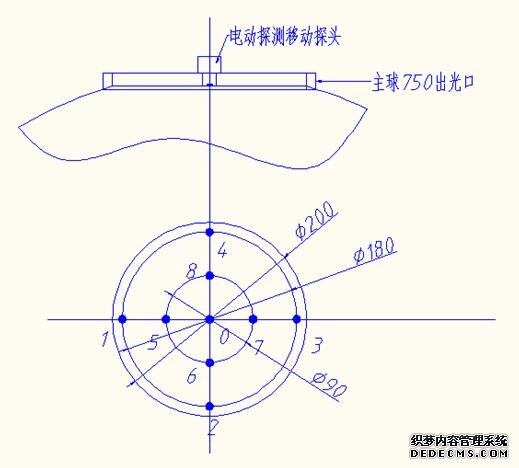

探測點探測值如下表

解釋儀器探測相對值R:  R實際就是照度之所以說相對是因?yàn)樵趯?shí)際的照度上放大了10倍，也就是在此種情況下實際輸出照度為40.3lx
均勻性計算=1-非均勻性
非均勻性即是面均勻性偏差為（Rmax-Rmin）/R均*100%
=（405-396）/401*100%
=2.24%
即面均勻性為1-2.24%
=97.76%

微光積分球JFQ15750150積分球主球出光口200mm光斑面均勻性?xún)?yōu)于97.5%。

微光積分球JFQ15750150測試系統穩定性檢測報告
檢測項目：微光積分球JFQ15750150測試系統2H內穩定性
實驗器材 ：KWZ-2000光照度計/進口歐司朗溴鎢燈64415S  12V/10W /高精度KEYSIGHT電源E3632A/鏈接線/待測JFQ15750150系統等
實驗步驟：
按照所需實驗電路連接圖接好電路，點亮進口溴鎢燈64415S。在設定恒壓12V狀態下，微光積分球JFQ15750150測試系統各光闌閘口調至大，監控積分球2H內，微光照度計KWZ-2000的數值變化。從而計算系統2H內系統穩定性。

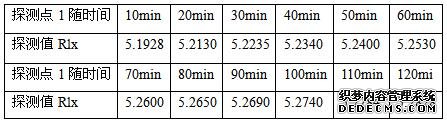

實驗點亮溴鎢燈20min后，待系統穩定記錄數值如下表

從測試看出系統大亮度可達到5lx
其2H內系統變化5.2828-5.1928=0.09
變化率=變化/原有*100%=0.09/5.1928*100%=1.73%
微光積分球JFQ15750150測試系統2H內穩定性為1-1.73%=98.27%
結論微光積分球JFQ15750150測試系統2H內穩定性?xún)?yōu)于98%
