Omno151雙光柵掃描光譜儀
特點：

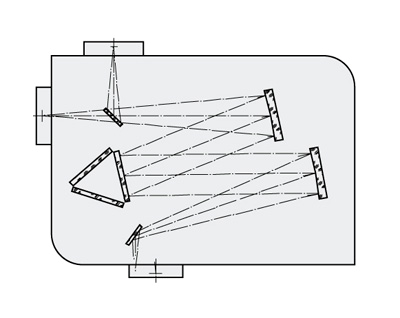

·非對稱水平Czerny-Turner光路，消慧差設計，
可改善譜線對稱性和提高光學分辨率
·消二次色散設計，有效抑制雜散光
·可根據具體需求靈活配置多塊光柵
·RS232接口通過計算機控制光柵轉換、濾光片更換和波長掃描，實現全自動寬光譜測試
·入光口可與我公司各種光源配套使用，可配光纖接口
·可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用。
·精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
·狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
·配有充氮?dú)鈱Ｓ每，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
·選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
·光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染
技術參數：
|
焦距(Focal Length) |
|
|
F/# |
F/4.5 |
|
雜散光(Stray Light) |
5×10-4 |
|
小步距(Minimum Step) |
0.0045nm |
|
光柵名稱(Grating Name) |
光柵S30x30x6 |
|
光柵有效使用面積(Grating Size) |
|
|
標準配置光柵 (Standard 2 Gratings) |
7OG1200-300（ 7OG600-1000（ |
|
狹縫有效尺寸(Slits Size) |
刃口10μm自動保護，寬10μm-3mm可調，高5mm |
|
外形尺寸(Size) |
|
|
光路中心高 |
|
|
重量(Weight) |
|
單色儀光柵表：
|
光柵型號 |
線色散 (nm/mm) |
準確度 （nm） |
重復性 （nm） |
分辨率 （nm） |
理論光譜 范圍 |
機械光譜 范圍 |
|
7OG2400-250 |
2.7 |
0.13 |
0.05 |
0.2 |
185-500 |
0-550 |
|
7OG1800-250 |
3.6 |
0.17 |
0.08 |
0.27 |
185-500 |
0-730 |
|
7OG1800-500 |
330-730 |
|||||
|
7OG1200-250 |
5.4 |
0.25 |
0.1 |
0.4 |
185-500 |
0-1100 |
|
7OG1200-300 |
200-600 |
|||||
|
7OG1200-500 |
330-1000 |
|||||
|
7OG600-300 |
10.8 |
0.5 |
0.2 |
0.8 |
200-600 |
0-2200 |
|
7OG600-400 |
260-800 |
|||||
|
7OG600-500 |
300-1000 |
|||||
|
7OG600-750 |
500-1500 |
|||||
|
7OG600-1000 |
660-2000 |
|||||
|
7OG600-1250 |
830-2200 |
|||||
|
7OG300-500 |
21.6 |
1.0 |
0.4 |
1.6 |
330-1000 |
0-4400 |
|
7OG300-1250 |
830-2500 |
|||||
|
7OG300-1800 |
1200-3600 |
|||||
|
7OG300-3000 |
2000-4400 |
|||||
|
7OG150-4000 |
43.2 |
2.0 |
0.8 |
3.2 |
2600-8000 |
0-8800 |
|
7OG66-DB |
97 |
4.6 |
1.8 |
7.3 |
2500-25000 |
0-20000 |
|
7OG50-12000 |
130 |
6 |
2.4 |
9.6 |
8000-24000 |
0-26400 |
數據采集器
*1至256倍的增益變換，測量范圍寬
*高性能運算放大器和±15Bits的A/D轉換器，實現高動態范圍信號采集，測量精度高
*具有雙路相同性能的輸入通道，可設置為直流電壓輸入或直流電流輸入
電流±5pA～±40µA
電壓±0.5µV～±4V
*雙路D/A變換輸出通道，可用于控制其他實驗設備
輸出幅度：0V～10V
D/A轉換精度：12Bits
*可進行單通道測量和比率測量
*觸發輸入和觸發輸出通道各一個，可實現同步實驗
*標準RS232串行接口及與7ISW系列光譜儀的并行接口
*控件7IDA1U.ocx集成各種功能，方便二次開發

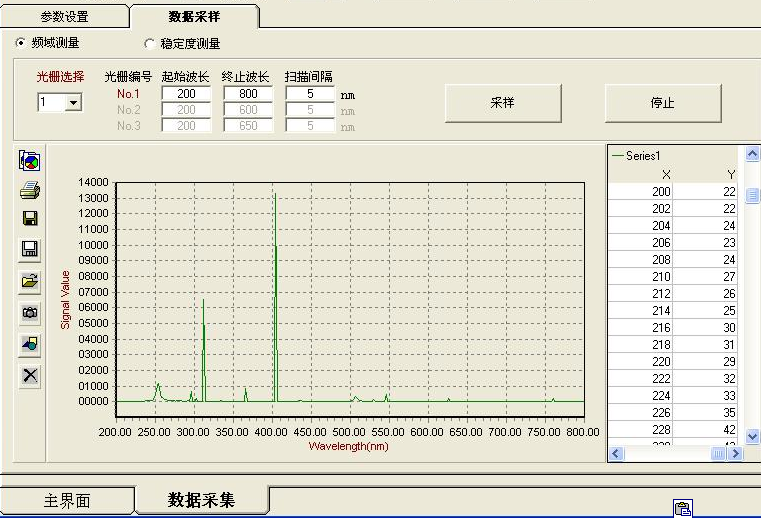

*與7IMS系列單色儀連用的專用軟件7IMSS
*與7ISW系列光譜儀連用的專用軟件7ISWS
*重量：
光電倍增管
|
產品型號 |
CR131 |
1P28 |
|
波長范圍 |
185-900 |
185-650 |
|
大響應波長 |
400 |
340 |
|
陰靈敏度 |
74 |
48 |
|
陰面積 |
8×24 |
8×24 |
|
打拿增益 |
6×106 |
1×107 |
|
陽暗電流 |
3×10-9 |
5×10-9 |
|
陽脈沖上升時間 |
2.2 |
2.2 |
|
電子度越時間 |
22 |
22 |
|
陽陰之間大電壓 |
1250v |
1250v |
|
重量 |
|
|
|
適用技術領域 |
紫外-可見光分光光度計，原子吸收分光光度計， DNA檢測，近紅外光度檢測 |
熒光分光光度計，拉曼光譜儀，氣相液相色譜儀，濁度計， 直讀光譜儀，生化醫療檢測儀，油水分析，測汞儀， 硫氮氧化物環境監測儀器，光學發光儀器 |

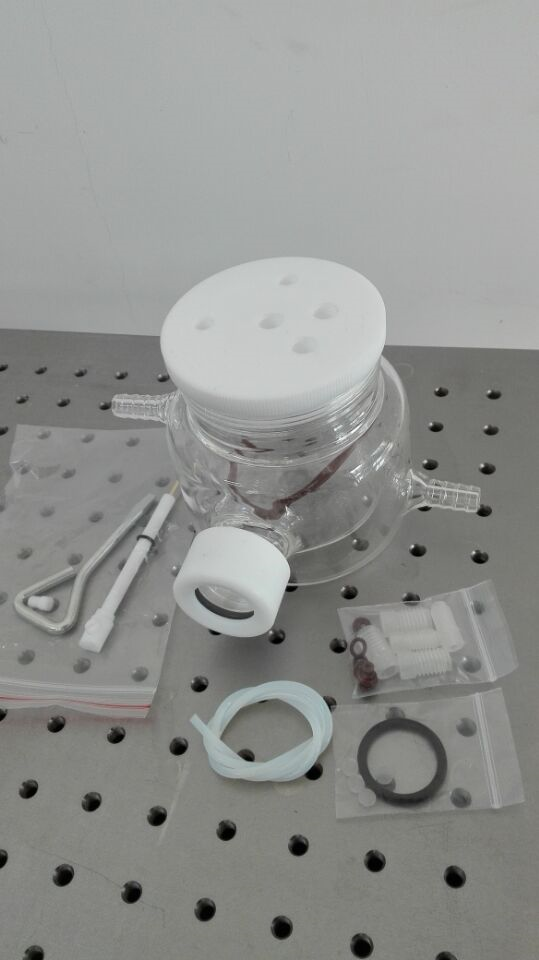

光電化學反應池
石英光電解池Quartz Photoelectrochemical Cells，品種多樣，可定制。除了在光電化學研究中應用，石英電解池也廣泛應用在溶劑體系研究中（如強堿）。在某些體系中，普通硅硼酸玻璃將被腐蝕。
