焦距150光譜儀/單色儀

特點：

·非對稱水平CTr光路設計，可改善譜線對稱性和提高光學分辨率
·消二次色散設計，有效抑制雜散光
·可根據具體需求靈活配置光柵
·RS232接口通過計算機控制光柵轉換、濾光片更換和波長掃描，實現全自動寬光譜測試
·入光口可與我公司各種光源配套使用，可配光纖接口
·可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中Omno300/Omno500/Omno750系列光譜儀具有兩個可選出光口位置,可安裝CCD
·精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
·狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
·配有充氮氣專用口，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
·選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
·光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染

技術參數：

焦距(Focal Length)	150mm
F/#	F/4.5
雜散光(Stray Light)	5×10-4
小步距(Minimum Step)	0.0045nm
光柵名稱(Grating Name)	光柵S30x30x6
光柵有效使用面積(Grating Size)	30mm×30mm
標準配置光柵 (Standard 2 Gratings)	1200-300（1200g/mm,λp=300nm） 600-1000（600g/mm,λp=1000nm）
狹縫有效尺寸(Slits Size)	刃口10μm自動保護，寬10μm-3mm可調，高5mm
外形尺寸(Size)	298mm×200mm×185mm
光路中心高	140mm（±5mm可調）
重量(Weight)	10kg

單色儀光柵表：

光柵型號	線色散 (nm/mm)	準確度	重復性	分辨率	理論光譜范圍	機械光譜范圍
2400-250	2.7	0.13	0.05	0.2	185-500	0-550
1800-250	3.6	0.17	0.08	0.27	185-500	0-730
1800-500	3.6	0.17	0.08	0.27	330-730	0-730
1200-250	5.4	0.25	0.1	0.4	185-500	0-1100
1200-300					200-600
1200-500					330-1000
600-300	10.8	0.5	0.2	0.8	200-600	0-2200
600-400					260-800
600-500					300-1000
600-750					500-1500
600-1000					660-2000
600-1250					830-2200
300-500	21.6	1.0	0.4	1.6	330-1000	0-4400
300-1250					830-2500
300-1800					1200-3600
300-3000					2000-4400
150-4000	43.2	2.0	0.8	3.2	2600-8000	0-8800
66-DB	97	4.6	1.8	7.3	2500-25000	0-20000
50-12000	130	6	2.4	9.6	8000-24000	0-26400

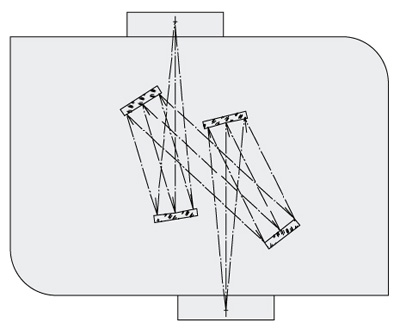

光路圖：

軟件控制圖：
